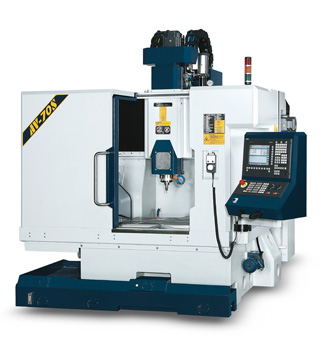

快捷高速高精度鏜銑加工中心机AV-70S
发布时间:2018-01-31浏览次数:1063



型 号:AV - 70S
-
主体采高刚性配合水平三点支撑方式之强化重型结构,确保高速、高效率切削时之稳定性及精度基础。
- 主轴采最先进高精度双回路冷却系统之内藏式主轴,增加轴心冷却功能,提供最根本有效之热变位解决方案,以达到高精度及高稳定性之要求。
-
-
主体采高刚性配合水平三点支撑方式之强化重型结构,确保高速、高效率切削时之稳定性及精度基础。
- 主轴采最先进高精度双回路冷却系统之内藏式主轴,增加轴心冷却功能,提供最根本有效之热变位解决方案,以达到高精度及高稳定性之要求。
- 完整转速由200 rpm 至36,000 rpm,向量控制式之主轴马达,可提供低转速粗加工时所需之高扭力,及高转速小刀径加工时所需之精度与刚性。
- 提供与德国DEPO相同之整体式教育训练方式,结合机械操作、刀具运用及软件编辑等模具加工之专业技术,支持并提升客户模具加工之能力及效率。
行程 X轴(主轴左右) 700mm Y轴(工作台前后) 400mm Z轴(主轴上下) 350mm 主轴鼻端至工作台面 150-500 mm 滚珠螺杆油冷却 机体同调,定温±1°C XYZ轴传动 安全扭力限制联轴器 工作台 尺寸 850 x 450 mm T型槽(宽x槽数x间距) 18 x 3 x 135 mm 最大负载(平均分布) 800 Kgs 主轴(内藏式) 主轴转速 36,000 r.p.m 马达 20 HP (15 Kw) 端孔斜度 HSK-E50 主轴油冷却 机体同调,定温±1°C 进给速率 切削进给 1-24,000 mm/min X.Y.Z轴快速进给 24,000 mm/min
(0%, 30%, 50%, 100%)机台精度 定位精度(X/Y/Z) 0.004 mm 国际标准 ISO230-2 重复精度(X/Y/Z) 0.002 mm 国际标准 ISO230-2 自动换刀系统(凸轮圆盘式) 最大刀具直径 Ø 20 最大刀具长度 200 mm 最大刀具重量 3 kg 刀把数量 12支( 选购20支刀) 气压源 使用压力/供应量 6 kg/c㎡ / 500 l /min 电源供应 总容量 47 KVA 冷却 泵浦 0.58 Kw x 1 , 0.2 Kw x 1 冷却箱容量 150 L 机械规格 机械尺寸(长x宽x高) 2,531 x 1,925 x 2,663 mm 机械重量 5,700 kg
